かつて名崎で活躍したアンテナ

かつて名崎で活躍したアンテナ

撮影：fujihiro氏　編集：pyonmizu

2000年に撤去されてしまった特徴ある仕様のアンテナの画像を
提供頂きました。また、現在では停波、撤去された局のアンテナの
鉄塔、アンテナの貴重な画像もあります。

画像をクリックすると拡大されます。
ブラウザの「戻る」で戻って下さい。

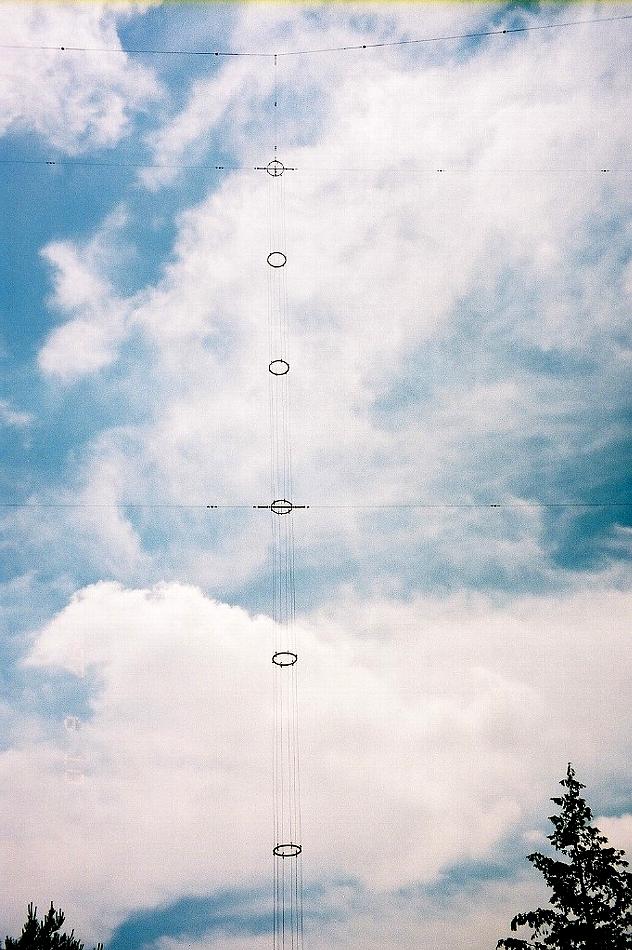

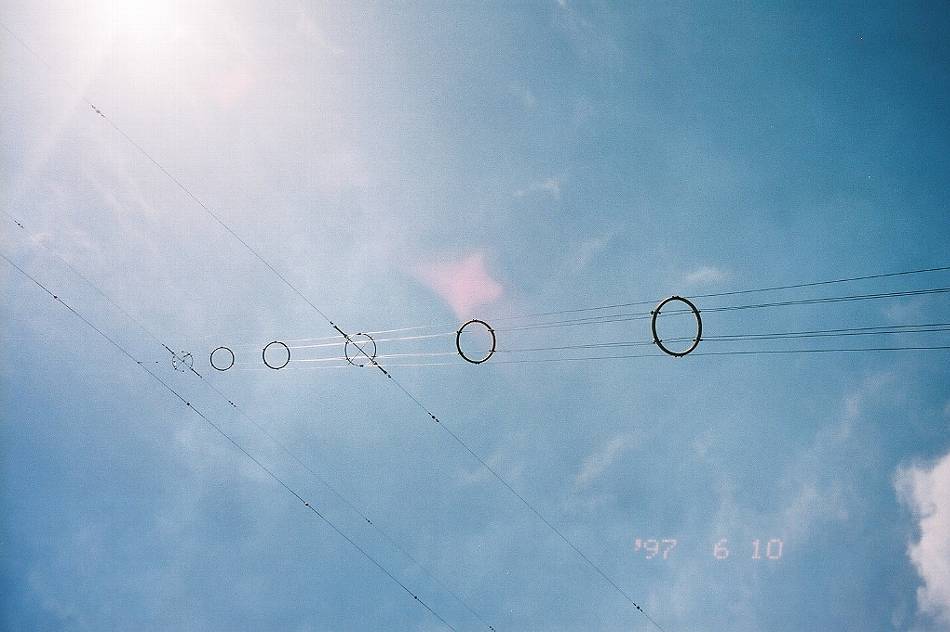

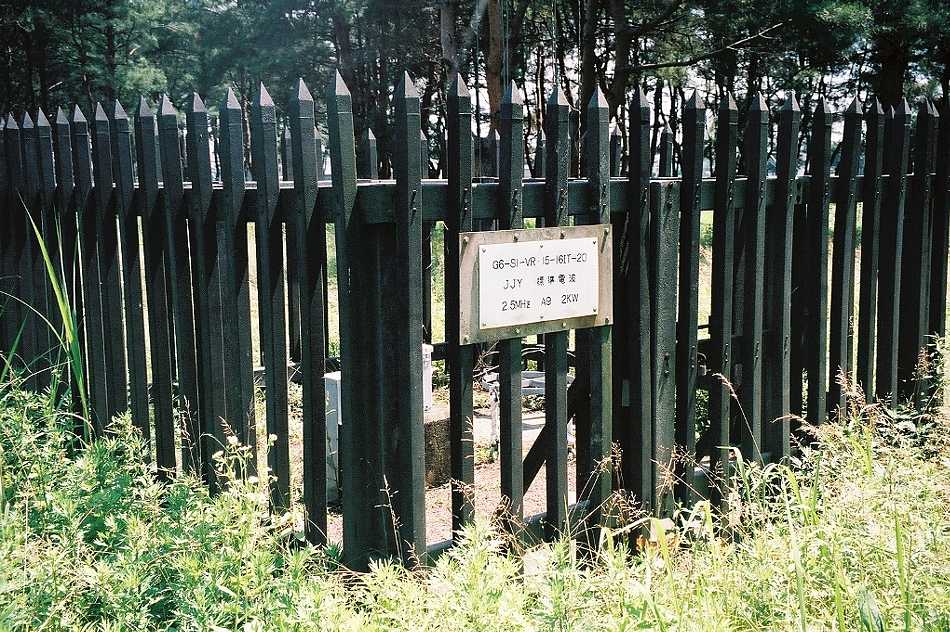

　ＪＪＹ2.5MHzのアンテナ。
　名称は「垂直ラジアルアース空中線」。
　このかご型アンテナはＪＢＯの4MHzでも接地しない
垂直ダイポールとして、また八俣でも
水平ダイポールとして使用されている。

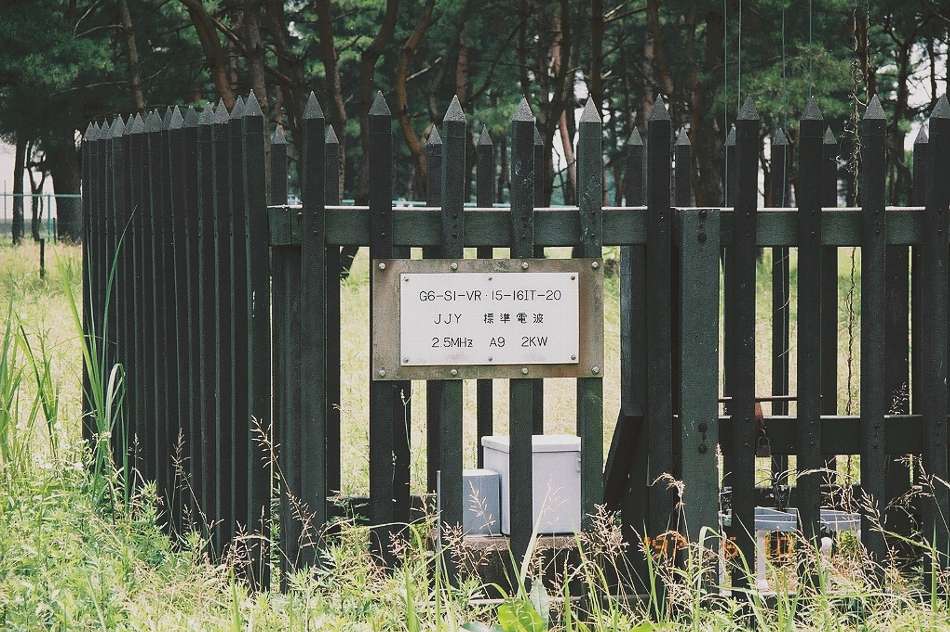

ＪＪＹ　２.５ＭＨｚ　

詳細はこちら

ＪＭＣ
船舶気象通報（Ａ１Ａ）

　長波から短波まで６波で
送信していた。

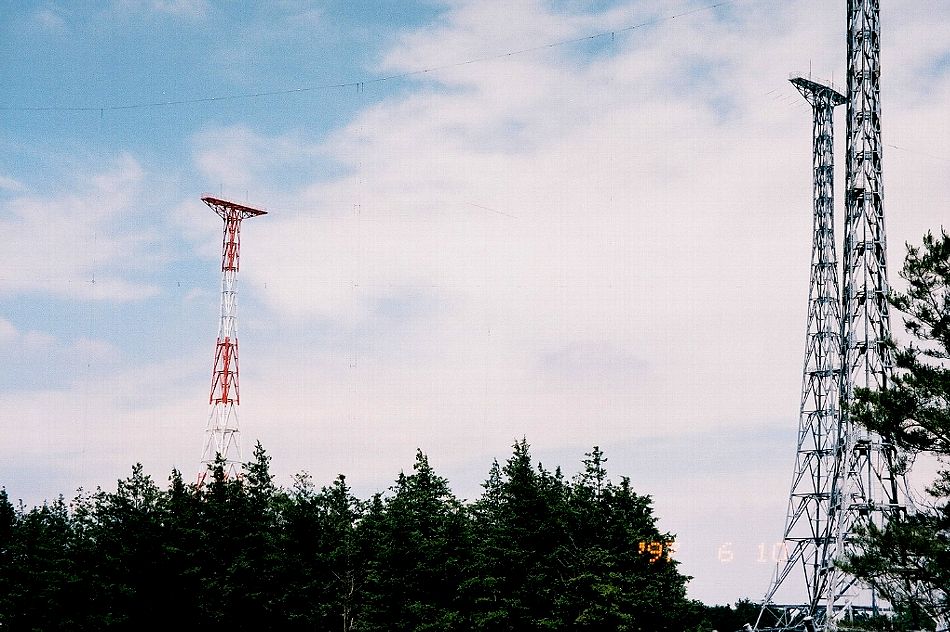

←左は長波１２２.６５kHzＪＭＣのT型
アンテナ。ＮＤＢでよく見かけるタイプと
同じで、複数のエレメントにパラで
給電されている。

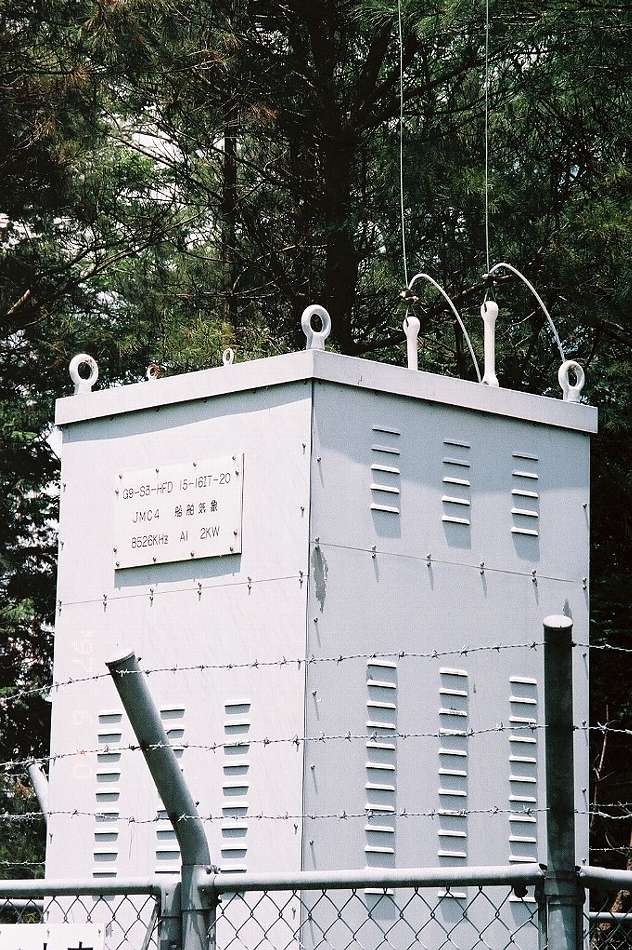

短波帯JMC4のマッチングボックス。→

　右上の画像の局舎（整合舎）から給電
線が2つ出て左右の給電鉄塔に行き、
そこから分岐して各逆Lアンテナに給電
される。アンテナを支持している鉄塔は
90m高。
　構造的には依佐美送信所のタイプ。

右画像の網線は下に道路が通っている
ので、落下接触防止網。

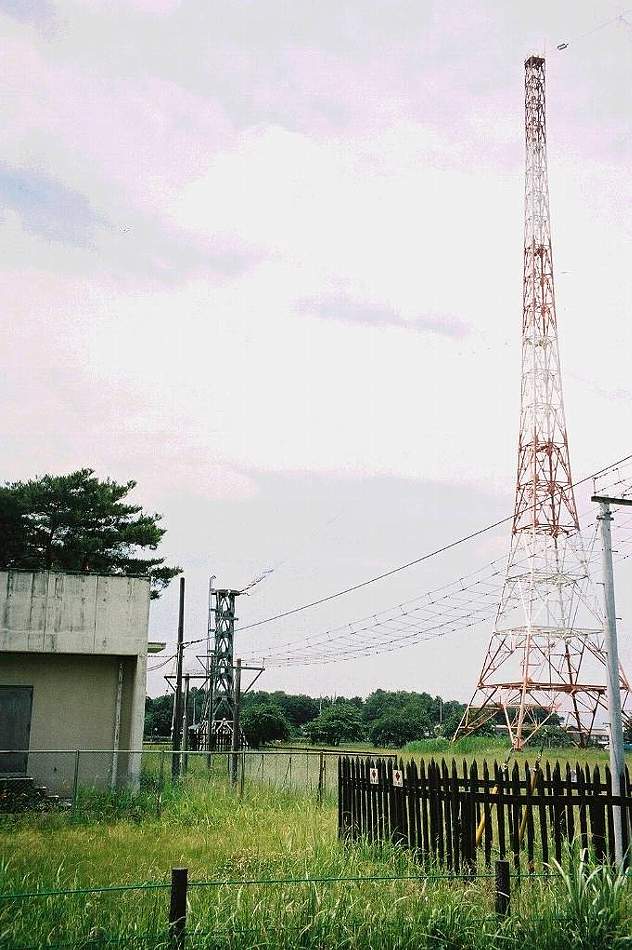

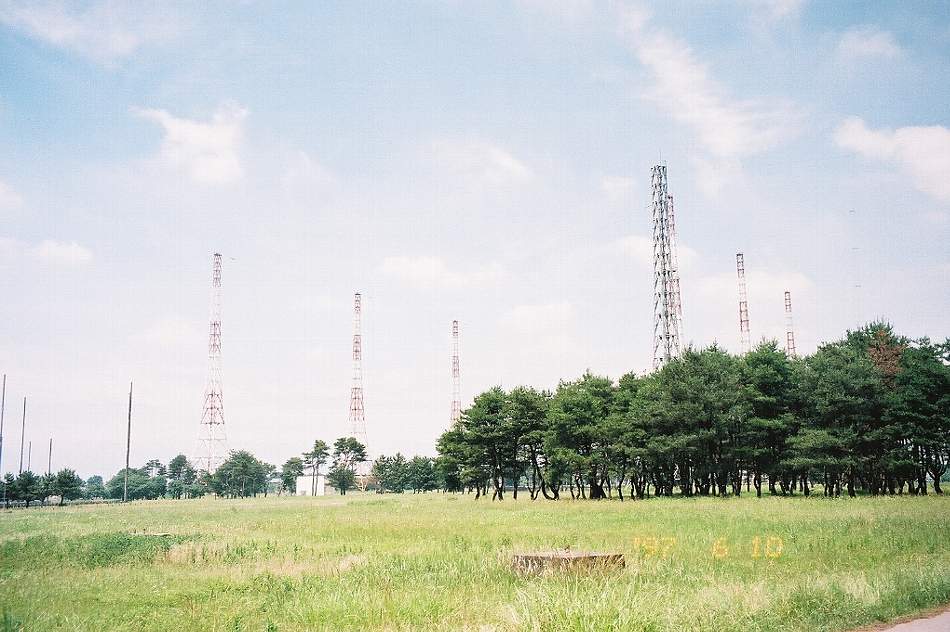

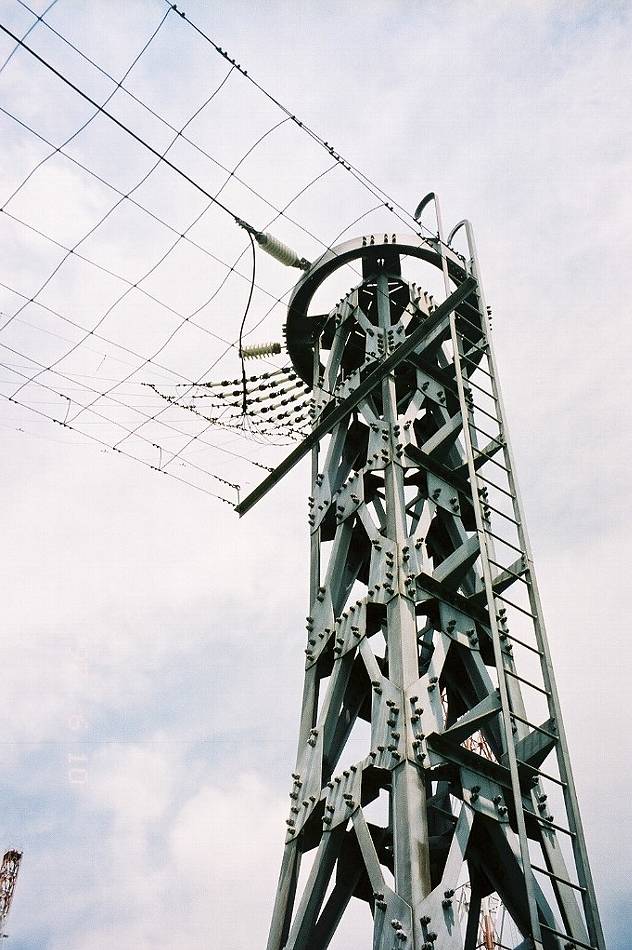

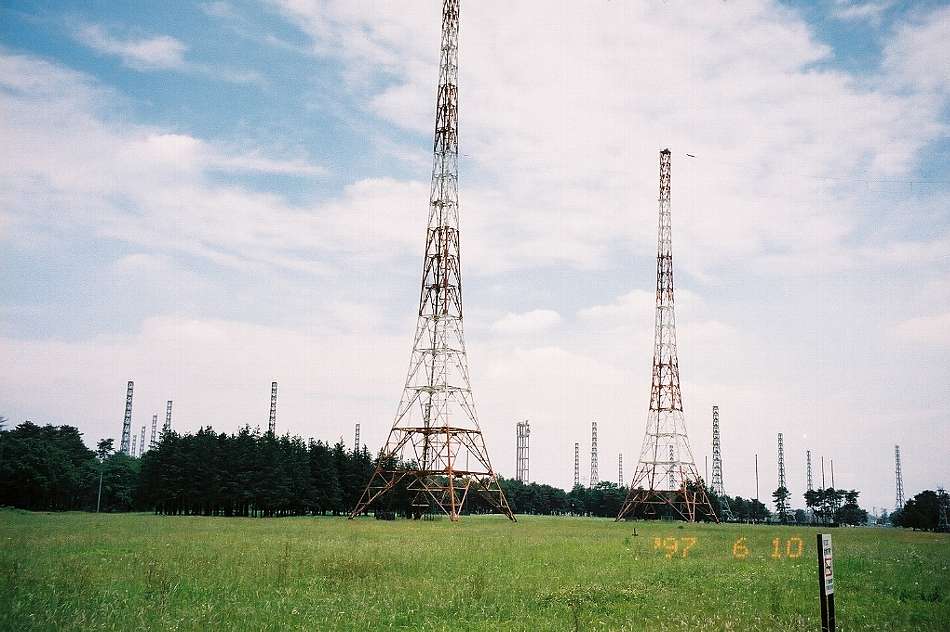

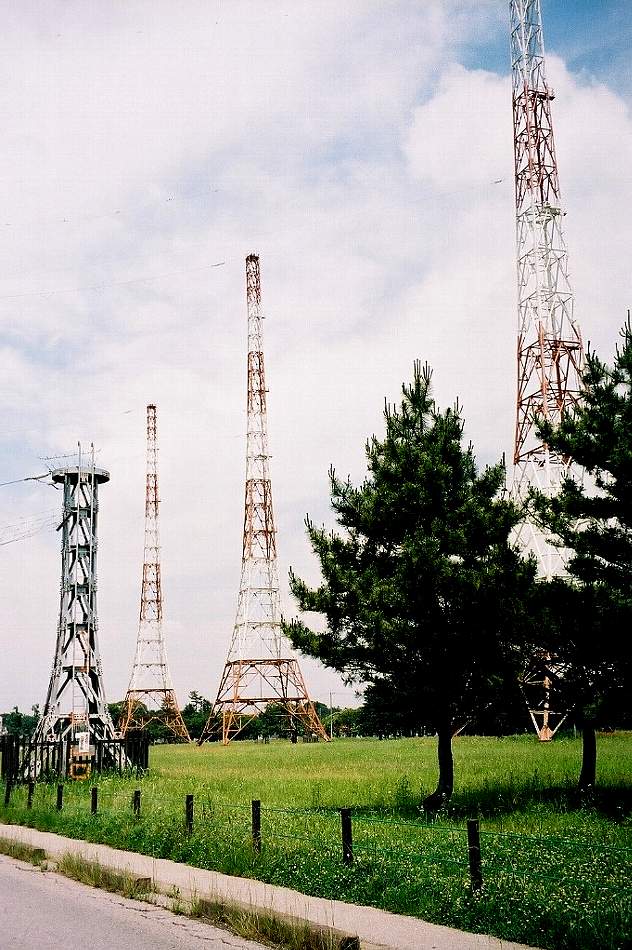

ＪＧ２ＡＳ/ＪＪＦ２
周波数標準局（ＪＪＹ）
海上自衛隊　対潜水艦通信

　長波40kHzで送信していた　ＪＧ２ＡＳ/ＪＪＦ２。

　詳細はこちら

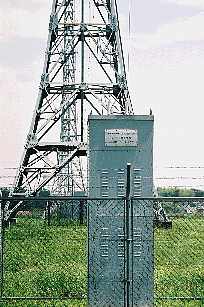

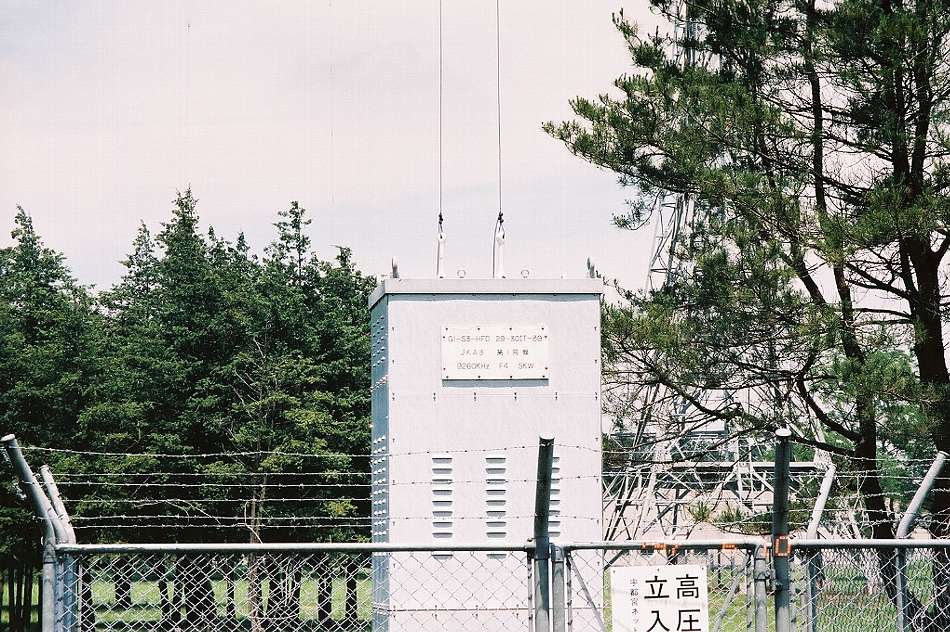

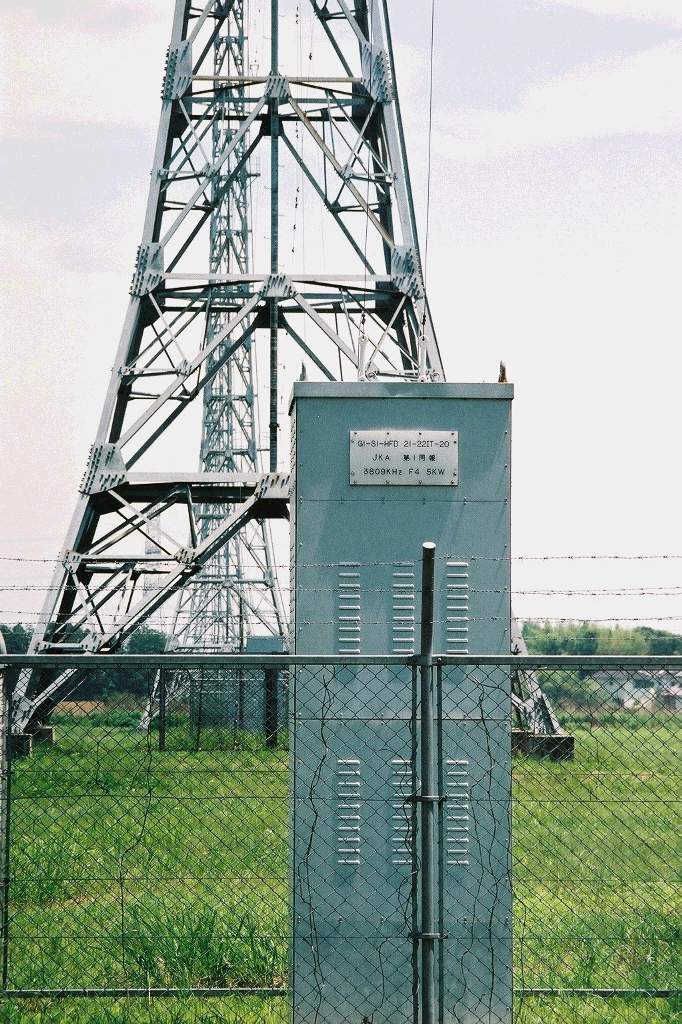

ＪＫＡ
共同通信社配信ＦＡＸ
詳細はこちら

共同通信で販売したＦＡＸ受信機にはＪＪＣの他、
ＪＫＡの周波数もメモリーされていた。

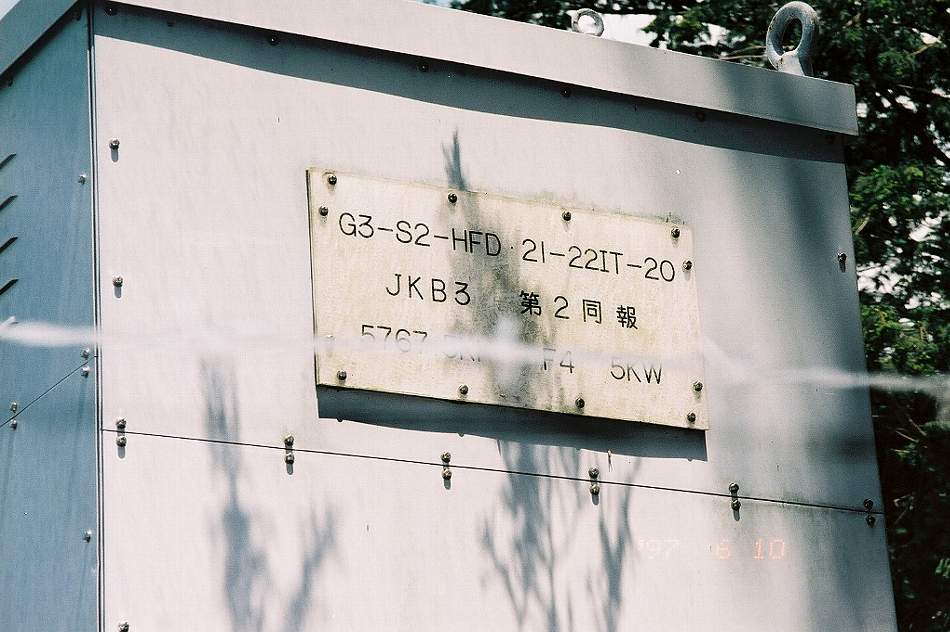

ＪＫＢ
時事通信社配信ＦＡＸ
　詳細はこちら

ＪNA20
海上保安庁連絡回線
詳細はこちら

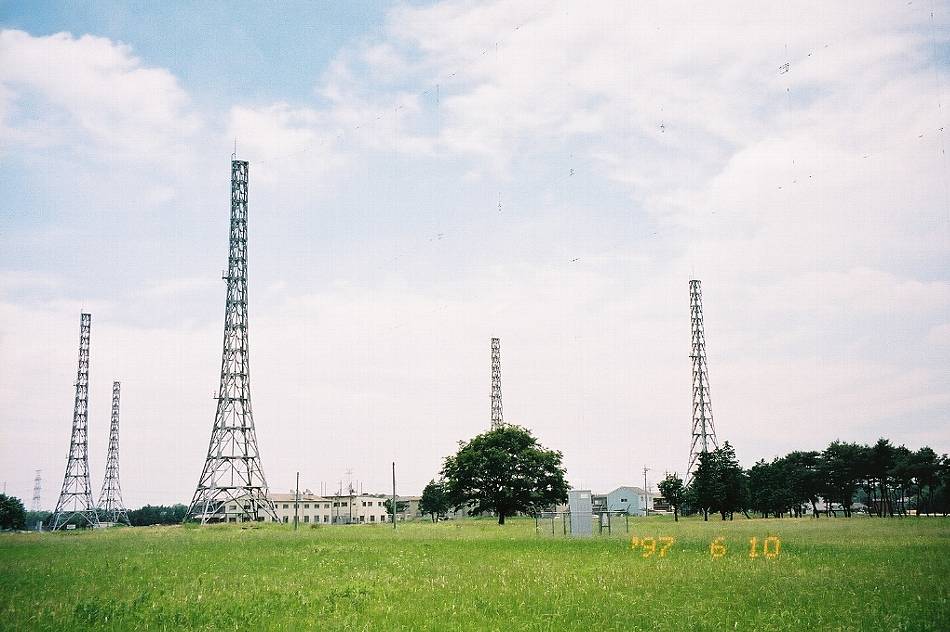

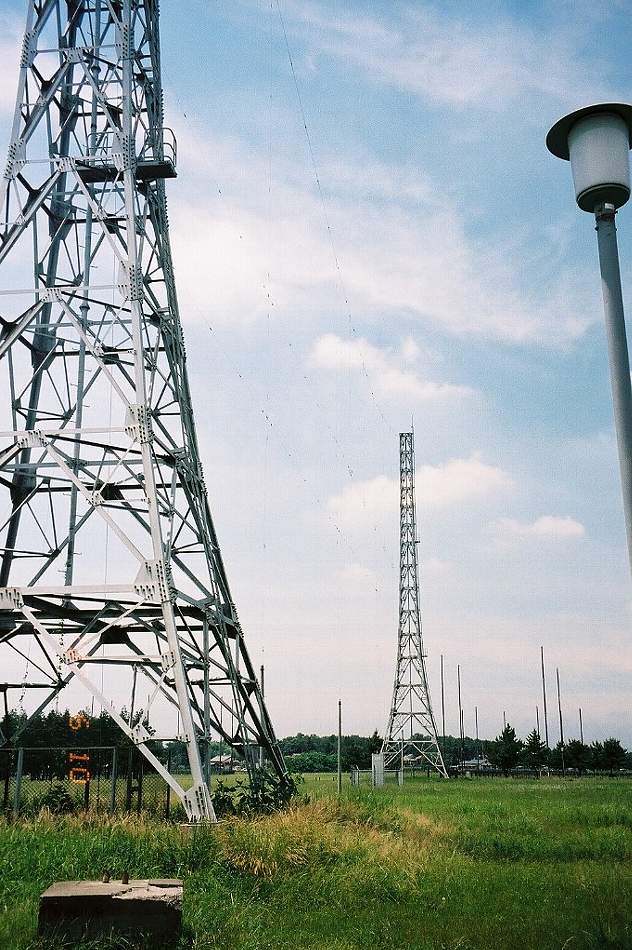

今は草原になっている、第１送信所の南側に数本のアンテナがあった。
右の画像は南から撮影、
左の画像は北側から撮影。一番遠い鉄塔は右のＪＪＣ。

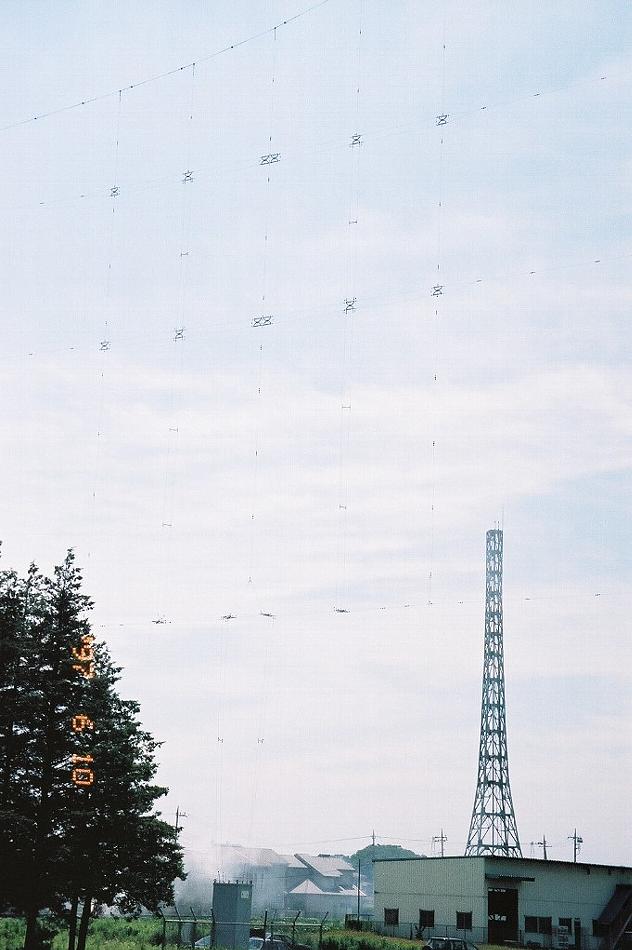

ＪＪＣ22MHz
詳細はこちら

JNAと同じ南側にあったが
移動して、現在は送信所
敷地の西にある。
